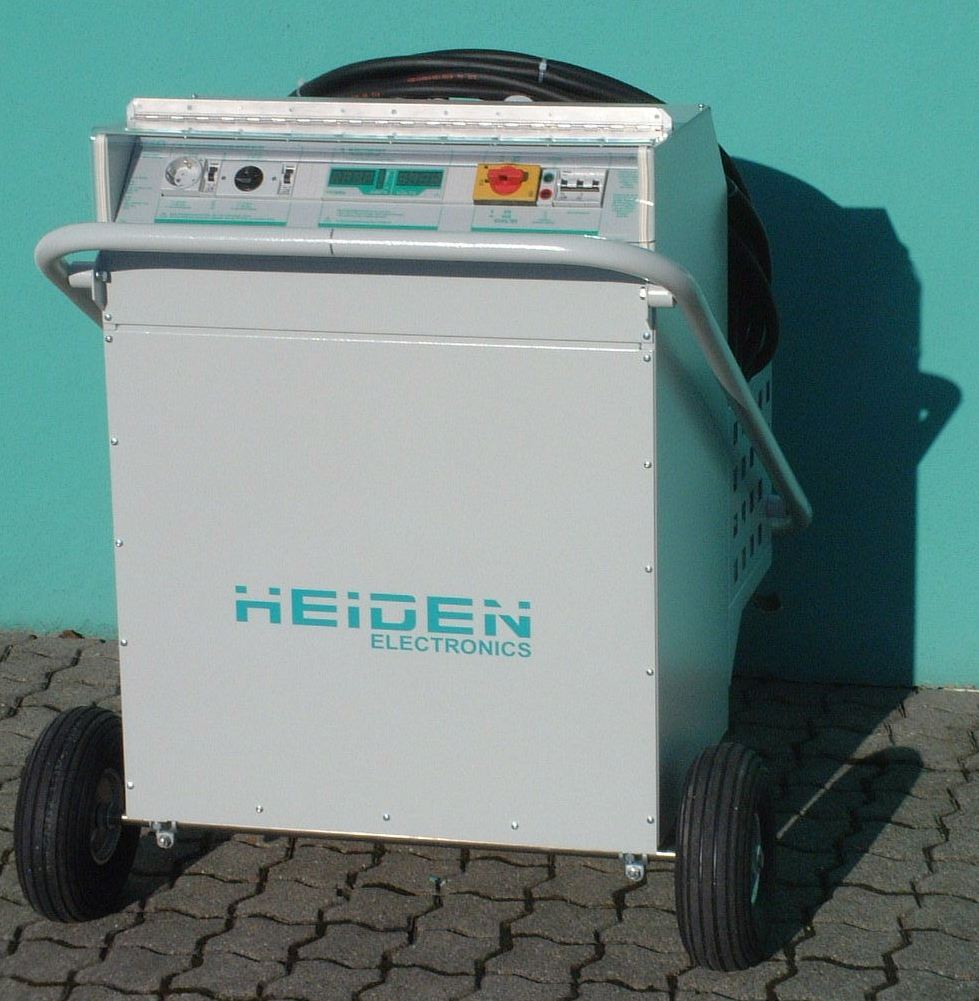

1100 Ground Power Unit, Netzgebunden Eigenschaften Weltweiter Einsatz Der Typ 1100-128 kann weltweit für alle üblichen 3-phasigen öffentlichen Netze konfiguriert werden, denn er enthält eine umklemmbare Netzspannungsanpassung für Sternspannung von 190-200-210 VAC und Dreieckspannung von 380-400-420 VAC mit 50 / 60 Hz. Lediglich die Netzkabel und wenige andere Komponenten müssen der jeweiligen Netzspannung entsprechend bestellt werden. Die Umrüstung zum Betrieb an amerikanischen oder europäischen Netzen kann auch nachträglich durch den Kunden erfolgen. Zum Anlassen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Mobil und stationär 3-phasiges AC-Netz: 200 VAC /400 VAC +/- 10 %, 50 / 60 Hz (3Ph, (N), PE) DC-Ausgang: ≤ 29,2 VDC, ≤ 800 A Anlassstrom bis 800 A für ≤ 5 Sek. Dauerstrom: 300 A Betriebsbereich: -30...+40 °C Gehäuse aus rostfreiem V2A-Stahl mit Pulverbeschichtung Farbe: Lichtgrau | RAL 7035 Maße B x H x T: 870 x 990 x 1.005 mm Gewicht: ca. 250 kg, leicht beweglich Schutzart: IP42 Anwendung Mobile Stromversorgung Diese Geräte dienen zur mobilen Versorgung von Verbrauchern mit 28 VDC Versorgungsspannungen, wie z.B. Flurförderzeuge, militärische Geräte, KfZ, mobile und stationäre Motoren, Hubschraubern und Flugzeugen und andere Verbraucher mit hohem Strombedarf. Anlassen und Versorgen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Diese Netzgeräte (MOBILE AVIATION GROUND POWER UNIT) liefern Energie zum Anlassen von Hubschraubern und Flugzeugen und um während der Wartung den Bordakkumulator zu schonen. Sie liefern große und störungsfreie DC-Ströme. Für Wartungsarbeiten an Hubschraubern und Flugzeugen mit 115 / 230 VAC Geräten Meßgeräte zur Diagnose und Werkzeuge für Wartungsarbeiten, welche eine 115 VAC - oder 230 VAC -Netzspannung benötigen, können über die Service-Steckdosen (Schuko-Dose bzw. USA Steckdose) versorgt werden. Für rauhe Umweltbedinungungen Diese Bodenstromversorgungen sind für den weltweiten Einsatz konzipiert und können deshalb unter rauhen klimatischen Bedingungen eingesetzt werden. Ein Gehäuse aus rostfreiem V2A-Stahl mit Pulverbeschichtung mit speziellen Lüfteröffnungen und entsprechendem Regenschutz gewährleisten einen Betriebstemperaturbereich von -30...+40 °C. Stabile Versorgung Die Ausgangsspannung dieser Geräte ist mit einem LC-Filter gesiebt, so dass die Störwerte (PARD Periodic and Random Deviations) bei nur ca. 1,5 % der Ausgangsspannung liegen. Spannungs- und Strom-Anzeigen Spannung und Strom werden je an einer hellen, großen 3,5-stelligen Digitalanzeige abgelesen. Eine zusätzlichedigitale Bar-Graph-Anzeige stellt schnelle Stromspitzen dar. Anzeige Power on, Phasenfehler und Drehrichtung Service-Steckdosen Zwei Service-Steckdosen mit 230 VAC bzw. 115 VAC für Wartungsgeräte sind vorhanden. Sie sind mit 6 A bzw. 10 A Sicherungsautomaten abgesichert. Die Frequenz dieser Spannungen entspricht der Netzfrequenz. Bedienung Die Bedienung ist denkbar einfach. Es genügt, das Netzkabel sowie das Ausgangskabel anzustecken und das Gerät einzuschalten. Es steht die voreingestellte Ausgangsspannung zur Verfügung, der Hubschrauber oder das Flugzeug kann gestartet werden. Anpassung verschiedene Netze Die Anpassung an verschiedene öffentliche Netze und die Einstellung der Ausgangsspannung (beides mittels verdeckter Schraubklemmen) kann einmalig bei der ersten Inbetriebnahme durchgeführt werden. Einfache Handhabung Diese Stromversorgungen sind als fahrbare Wagen mit Feststellbremse ausgeführt und können von einer Person leicht bewegt werden. Zur Bedienung ist kein spezialisiertes Personal erforderlich. Die Bedienelemente sind zum Schutz hinter einer schwenkbaren Acrylglasabdeckung angeordnet, welche auch im geschlossenen Zustand die Ablesung der Anzeigen und Bedienelemente ermöglicht. Großzügig bemessene Aufwickelvorrichtungen für das Netz- und das Ausgangskabel erleichtern die Handhabung.

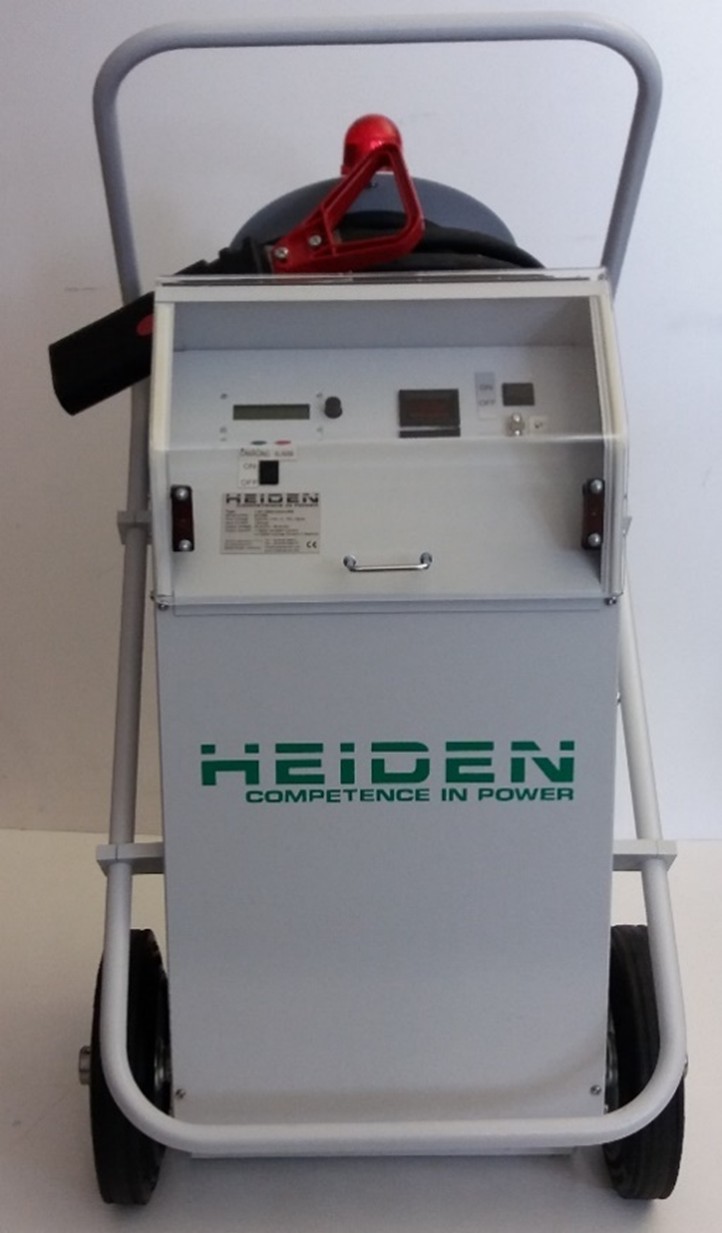

1101 Ground Power Unit, Netzunabhängig Eigenschaften Zum Anlassen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Mobil und stationär 1-phasiges AC-Netz: 230 VAC , 47...63 Hz DC-Ausgang: ≤ 29,2 VDC, ≤ 800 A Anlassstrom bis 800 A für ≤ 1 Sek. Dauerstrom: 300 A, bis automatische Abschaltung der GPU bei 45 % Restkapazität der Batterie (zum Schutz der Batterie) Betriebsbereich: 0 ...+45 °C Für niedrige Temparaturen Option Batterie-Heizung Option Blinkleuchte Gehäuse aus rostfreiem V2A-Stahl mit Pulverbeschichtung Farbe: Lichtgrau | RAL 7035 Maße B x H x T: 519 x 960 x 530 mm Gewicht: ca. 75 kg, leicht beweglich Schutzart: IP42 Mobile Stromversorgung Diese Geräte dienen zur mobilen Versorgung von Verbrauchern mit 28 VDC Versorgungsspannungen, wie z.B. Flurförderzeuge, militätrische Geräte, KfZ, mobile und stationäre Motoren, Hubschraubern und Flugzeugen und andere Verbraucher mit hohem Strombedarf. Anlassen und Versorgen von Hub-schraubern und Flugzeugen mit 28 VDC Bordnetzen Diese Netzgeräte (MOBILE AVIATION GROUNDPOWER UNIT) liefern Energie zum Anlassen von Hubschraubern und Flugzeugen, und um während der Wartung den Bordakkumulator zu schonen. Sie liefern große und störungsfreie DC-Ströme. Kontinuierliche Stromversorgung mit hohem Dauerstrom Für Service- oder Wartungszwecke wird eine kontinuierliche Stromversorgung benötigt. Soll die dazu benötigte Energie nicht oder nur teilweise aus den Batterien entnommen werden, muss die GPU 1101 an das öffentliche AC-Netz angeschlossen werden. Das eingebaute Ladegerät lädt dann mit bis zu 120 A den Energiespeicher. Wird kontinuierlich mehr als dieser Ladestrom benötigt, wird der Energiespeicher mit der Differenz aus Entlade- und Ladestrom entladen. Wird kontinuierlich weniger Strom entnommen, wird der Energiespeicher gleichzeitig geladen. Interner Energiespeicher Die zum Starten bzw. zur Versorgung benötigte Energie wird aus neuartigen, internen Lithium Iron Phosphate Hochleistungsbatterien mit 100 Ah entnommen, welche mit dem integrierten Ladegerät geladen werden. Energie für > 5 Startvorgänge In der Standardausstattung können durch die GPU 1101 mehrere Anlassvorgänge (>5) üblicher Hubschrauber (EC135) ohne Wiederaufladung durchgeführt werden. Damit übertreffen diese Geräte alle bisher auf dem Markt verfügbaren! Kürzeste Aufladezeit Die Ladezeit eines Energiespeichers ist vor allem abhängig vom Entladezustand, dem zulässigen Ladestrom und der Leistungsfähigkeit / Intelligenz des Ladegerätes. Die nötige Energie für eine bis auf 45 % entleerte Batterie beträgt < 30 Minuten. Die prozessorgesteuerte Ladung erfolgt mit bis zu 3.000W und ermöglicht sehr kurze Ladezeiten.

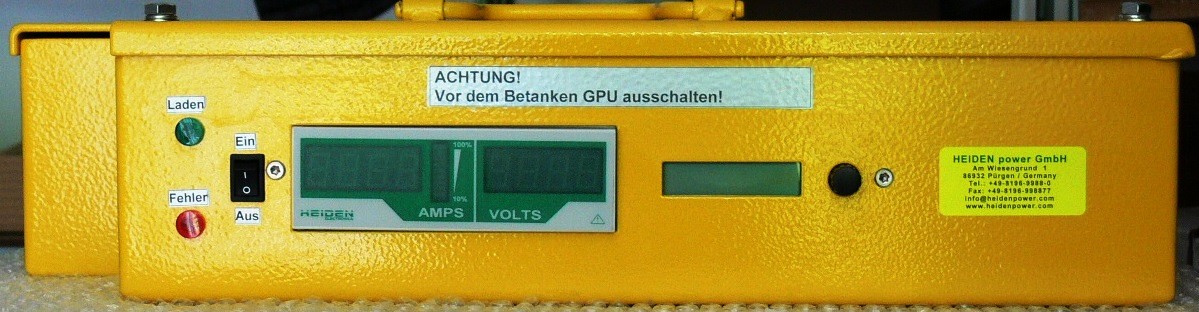

Zum Anlassen von Hubschrauber und Flugzeugen mit 28 VDC Bordnetzen Stationär (kundenspezifisch) 1-phasiges AC-Netz: 230 VAC +/-10%, 47...63 Hz 3-phasiges AC-Netz: 400 VAC +/-10%, , 47...63 Hz, (3Ph, N, PE) DC-Ausgang: ≤ 29,2 VDC, ≤ 800 A Anlassstrom bis 800 A für ≤ 1 Sek. Dauerstrom: 300 A, bis automatische Abschaltung der GPU bei 45 % Restkapazität der Batterie (zum Schutz der Batterie) Betriebsbereich: ≤ 0 ...+45 °C, Batterie-Heizung Optionale Blinkleuchte an Plattform Gehäuse aus rostfreiem V2A-Stahl mit Pulverbeschichtung Farbe: kundenspezifisch | RAL XXXX Maße B x H x T: kundenspezifisch Gewicht: XXX kg Schutzart: IPXX Stationäre Stromversorgung Diese Geräte dienen zur stationären Versorgung von Verbrauchern mit 28 VDC Versorgungsspannungen, wie z.B. Flurförderzeuge, militärische Geräte, KfZ, mobile und stationäre Motoren, Hubschraubern und Flugzeugen, und andere Verbraucher mit hohem Strombedarf. Installation an oder in den Landungs-/ Transportplattformen Hubschrauberplattformen sind ein Stützpunk für die Rettungseinsätze bei Start und Landung. Diese Plattformen werden ausgeführt, stationär oder mobil, für den Hubschrauber Start. Die kundenspezifische Serie 1103 kann an diese Plattformen angeschlossen, oder auch in die spezielle Konstruktion in der Plattform integriert werden. Anlassen und Versorgen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Diese Netzgeräte (MOBILE AVIATION GROUNDPOWER UNIT) liefern Energie zum Anlassen von Hubschraubern und Flugzeugen und um während der Wartung den Bordakkumulator zu schonen. Interner Energiespeicher Die zum Starten bzw. zur Versorgung benötigte Energie wird aus neuartigen, internen Lithium Iron Phosphate Hochleistungsbatterien mit 100 Ah entnommen, welche mit dem integrierten Ladegerät geladen werden. Kontinuierliche Stromversorgung mit hohem Dauerstrom Für Service- oder Wartungszwecke wird eine kontinuierliche Stromversorgung benötigt. Soll die dazu benötigte Energie nicht oder nur teilweise aus den Batterien entnommen werden, so liefert das eingebaute Ladegerät bis zu 120 A. Wird kontinuierlich mehr als dieser Ladestrom benötigt, wird der Energiespeicher mit der Differenz aus Entlade- und Ladestrom entladen. Wird kontinuierlich weniger Strom entnommen, wird der Energiespeicher gleichzeitig geladen.

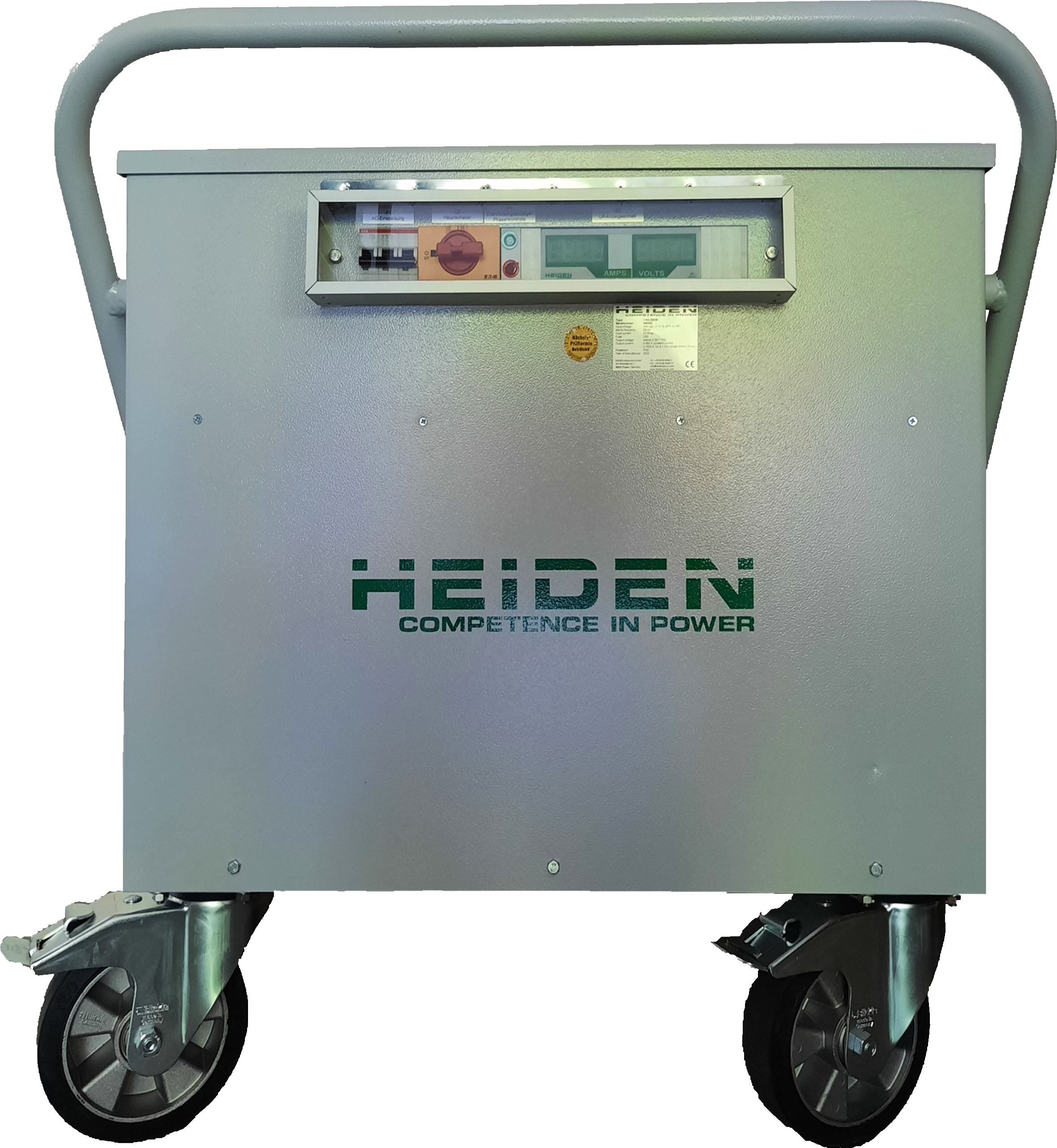

Für leistungsstarke Triebwerke Die Anforderungen der Luftfahrtindustrie steigen zunehmend. Mit den neuen Hubschraubergenerationen wurde Bedarf an noch höheren Start- und Betriebsströmen deutlich. HEIDEN hat reagiert und eine neue, noch leistungsfähigere GPU mit bis zu 29 kW Spitzenleistung für ≤ 1 Minute entwickelt. Die netzgebundene GPU 1104 kann sowohl mobil als auch stationär betrieben werden und erfüllt die Ansprüche der aktuellen Fluggerät-Typen. Weltweiter Einsatz Der Typ 1104-25028 kann weltweit für alle üblichen 3-phasigen öffentliche Netze konfiguriert werden, denn er enthält eine umklemmbare Netzspannungsanpassung für Sternspannung von 190-200-210 VAC und Dreieckspannung von 380-400-420 VAC mit 50 / 60 Hz. Lediglich die Netzkabel und wenige andere Komponenten müssen der jeweiligen Netzspannung entsprechend bestellt werden. Die Umrüstung zum Betrieb an amerikanischen oder europäischen Netzen kann auch nachträglich durch den Kunden erfolgen. Anwendung Mobile Stromversorgung Diese Geräte dienen zur mobilen Versorgung von Verbrauchern mit 28 VDC Versorgungsspannungen, wie z.B. Flurförderzeuge, militärische Geräte, KfZ, mobile und stationäre Motoren, Hubschraubern und Flugzeugen und andere Verbraucher mit hohem Strombedarf. Anlassen und Versorgen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Diese Netzgeräte (MOBILE AVIATION GROUND POWERUNIT) liefern Energie zum Anlassen von Hubschraubern und Flugzeugen und um während der Wartung den Bordakkumulator zu schonen. Sie liefern große und störungsfreie DC-Ströme. Für rauhe Umweltbedinungungen Diese Bodenstromversorgungen sind für den weltweiten Einsatz konzipiert und können deshalb unter rauhen klimatischen Bedingungen eingesetzt werden. Ein Gehäuse aus rostfreiemV2A-Stahl mit Pulverbeschichtung mit speziellen Lüfteröffnungen und entsprechendem Regenschutz gewährleisten einen Betriebstemperaturbereich von -30 ...+40 °C. Stabile, Versorgung Die Ausgangsspannung dieser Geräte ist mit einem LC-Filter gesiebt, so dass die Störwerte (PARD Periodic and Random Deviations) bei nur ca. 1,5 % der Ausgangsspannung liegen. Spannungs- und Strom-Anzeigen Spannung und Strom werden je an einer hellen, großen 3,5-stelligen Digitalanzeige abgelesen. Anzeige Power on, Phasenfehler und Drehrichtung Bedienung Die Bedienung ist denkbar einfach. Es genügt, das Netzkabel sowie das Ausgangskabel anzustecken und das Gerät einzuschalten. Es steht die voreingestellte Ausgangsspannung zur Verfügung, der Hubschrauber oder das Flugzeug kann gestartet werden. Anpassung verschiedene Netze Die Anpassung an verschiedene öffentliche Netze und die Einstellung der Ausgangsspannung (beides mittels verdeckter Schraubklemmen) kann einmalig bei der ersten Inbetriebnahme durchgeführt werden. Relativ einfache Handhabung Diese Stromversorgungen sind als fahrbare Wagen mit Feststellbremse ausgeführt und können trotz ihres hohen Eigengewichts von einer Person relativ leicht bewegt werden. Zur Bedienung ist kein spezialisiertes Personal erforderlich. Die Bedienelemente sind zum Schutz hinter einer schwenkbaren Acrylglasabdeckung angeordnet, welche auch im geschlossenen Zustand die Ablesung der Anzeigen und Bedienelemente ermöglicht. Großzügig bemessene Aufwickelvorrichtungen für das Netz- und das Ausgangskabel erleichtern die Handhabung. Netzkabel Das Netzkabel (Länge 15 m) ist mit einem 5-poligen CEKON Stecker für 63 A Dauerstrombelastung ausgerüstet. Es ist geeignet für den Betrieb des Gerätes an öffentlichen 3-phasigen Netzen mit 400 VAC Dreieckspannung. Es sind die Pole L1, L2, L3, N, PE anzuschließen. Allgemeines Diese Netzgeräte sind für den mobilen Einsatz als robuste, fahrbare Geräte mit T = 1.295 mm, B = 870 mm H = 905 mm und Feststellbremsen an den Lenkrädern ausgeführt. Sie können von einer Person bewegt werden.

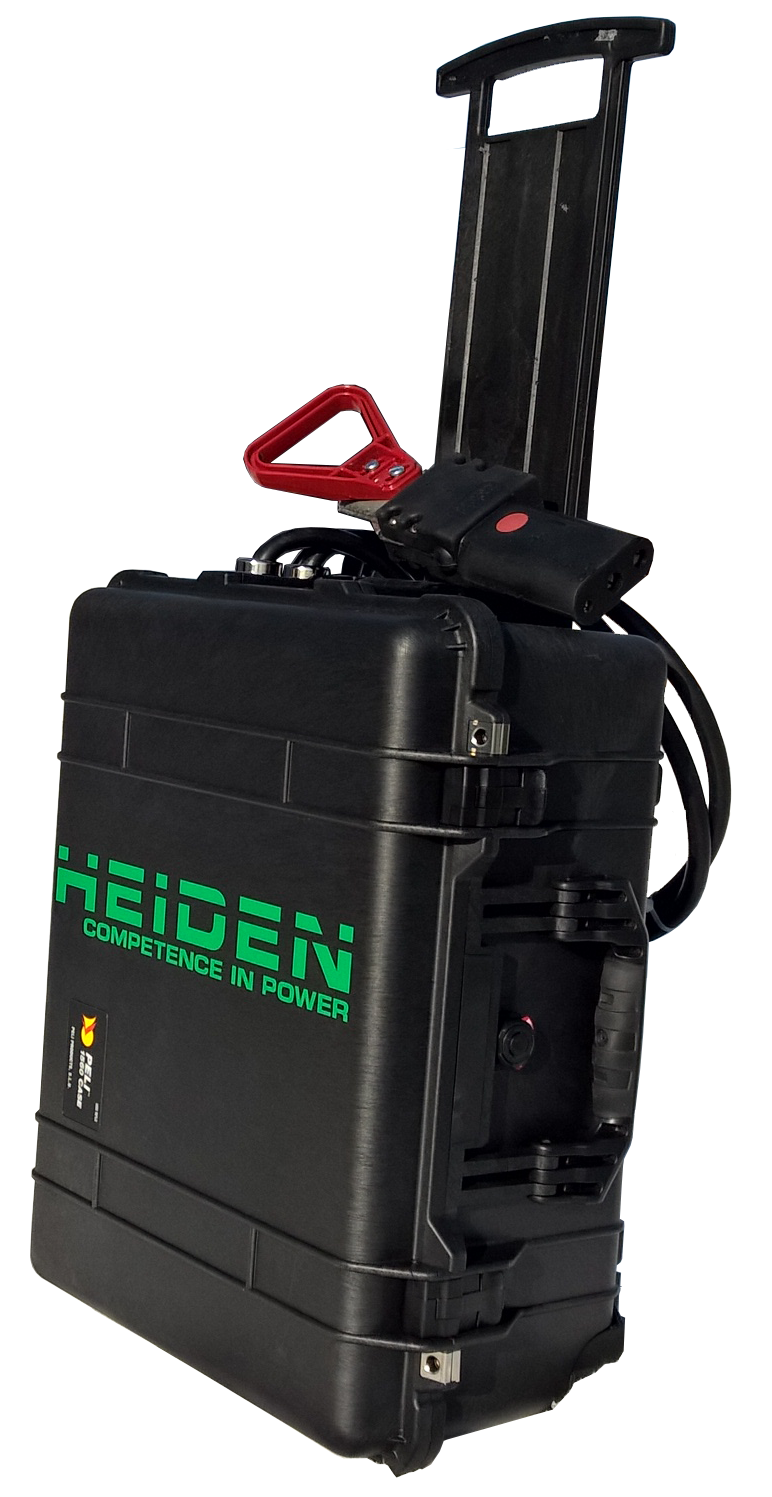

Eigenschaften Zum Anlassen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Mobil 1-phasiges AC-Netz: 120...253 VAC , 47...63 Hz DC-Ausgang: ≤ 29,2 VDC, ≤ 800 A Anlassstrom bis 800 A für ≤ 1 Sek. Dauerstrom: 180 A, bis automatische Abschaltung der GPU bei 45 % Restkapazität der Batterie (zum Schutz der Batterie) Betriebsbereich: 0...+45 °C < 0 °C mit geringerer Stromentnahme Robustes Gehäuse mit Druckausgleichsventil und komfortable gummibeschichtete Griffe Farbe: schwarz Maße B x H x T: 470 x 580 x 270 mm Gewicht: ca. 42 kg, leicht beweglich Schutzart: IP43, bei geschlossener Koffer-GPU Mobile Stromversorgung Diese Geräte dienen zur mobilen Versorgung von Verbrauchern mit 28 VDC Versorgungsspannungen, wie z.B. Flurförderzeuge, militätrische Geräte, KfZ, mobile und stationäre Motoren, Hubschraubern und Flugzeugen, und andere Verbraucher mit hohem Strombedarf. Anlassen und Versorgen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Diese Netzgeräte (MOBILE AVIATION GROUNDPOWERUNIT) liefern Energie zum Anlassen von Hubschraubern und Flugzeugen und um während der Wartung den Bordakkumulator zu schonen. Sie liefern große und störungsfreie DC-Ströme. Kontinuierliche Stromversorgung mit hohem Dauerstrom Für Service- oder Wartungszwecke wird eine kontinuierliche Stromversorgung benötigt. Soll die dazu benötigte Energie nicht oder nur teilweise aus den Batterien entnommen werden, muss die GPU 1105 an das öffentliche AC-Netz angeschlossen werden. Das eingebaute Ladegerät lädt dann mit bis zu 40 A den Energiespeicher. Wird mehr als dieser Ladestrom kontinuierlich dem Gerät entnommen, wird der Energiespeicher mit der Differenz aus Entlade- und Ladestrom entladen. Wird weniger Strom kontinuierlich entnommen, wird der Energiespeicher gleichzeitig geladen. Mobile Stromversorgung Diese Geräte dienen zur mobilen Versorgung von Verbrauchern mit 28 VDC Versorgungsspannungen, wie z.B. Flurförderzeuge, militätrische Geräte, KfZ, mobile und stationäre Motoren, Hubschraubern und Flugzeugen, und andere Verbraucher mit hohem Strombedarf. Anlassen und Versorgen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen Diese Netzgeräte (MOBILE AVIATION GROUNDPOWERUNIT) liefern Energie zum Anlassen von Hubschraubern und Flugzeugen und um während der Wartung den Bordakkumulator zu schonen. Sie liefern große und störungsfreie DC-Ströme. Kontinuierliche Stromversorgung mit hohem Dauerstrom Für Service- oder Wartungszwecke wird eine kontinuierliche Stromversorgung benötigt. Soll die dazu benötigte Energie nicht oder nur teilweise aus den Batterien entnommen werden, muss die GPU 1105 an das öffentliche AC-Netz angeschlossen werden. Das eingebaute Ladegerät lädt dann mit bis zu 40 A den Energiespeicher. Wird mehr als dieser Ladestrom kontinuierlich dem Gerät entnommen, wird der Energiespeicher mit der Differenz aus Entlade- und Ladestrom entladen. Wird weniger Strom kontinuierlich entnommen, wird der Energiespeicher gleichzeitig geladen. Interner Energiespeicher Die zum Starten bzw. zur Versorgung benötigte Energie wird aus neuartigen, internen Lithium Iron Phosphate Hochleistungsbatterien mit 60 Ah entnommen, welche mit dem integrierten Ladegerät geladen werden. Energie für mehrere Startvorgänge In der Standardausstattung können durch die GPU 1105 mehrere Anlassvorgänge üblicher Hubschrauber (EC135) ohne Wiederaufladung durchgeführt werden. Damit übertreffen diese Geräte alle bisher auf dem Markt verfügbaren! Kürzeste Aufladezeit Die Ladezeit eines Energiespeichers ist vor allem abhängig vom Entladezustand, dem zulässigen Ladestrom und der Leistungsfähigkeit / Intelligenz des Ladegerätes. Die nötige Energie für eine bis auf 45% entleerte Batterie beträgt < 65 Minuten. Die prozessorgesteuerte Ladung erfolgt mit bis zu 800 W und ermöglicht sehr kurze Ladezeiten.
